ThinkPad: HDMI端子の接触不良

頻繁にHDMIの端子を抜き差ししているとノートPC側の中にあるHDMI端子の2本の細長い板ばねが浮いてしまい接触不良が起きた。この記事ではこの修理方法をご紹介する。抜き差しが多いノートパソコンの場合HDMIではなくType-Cのほうがいいかもしれない。

症状

HDMI端子を触ると映像が映ったり消えたりする（接触不良）。

HDMIをある方向へ押さえておけば出力は問題ない。

機種

Thinkpad E14

ThinkPadの裏蓋を外す

必要なもの

#1のプラスドライバー

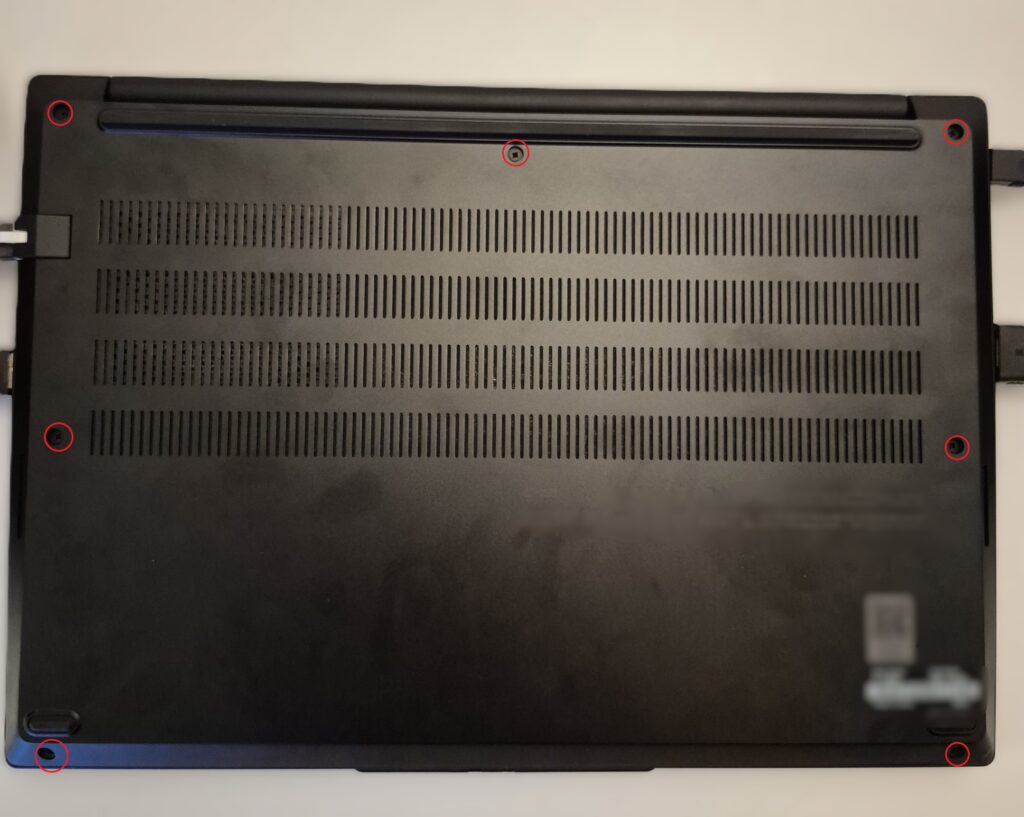

裏面に7か所のネジがあるのでそちらを緩めます。回し続けると『カチッ』と音がなればOKの合図。ねじが外れる箇所もあればねじがうまく取れないこともあるので気にしなくても問題ない。また、緩めてもすぐに取り外せるわけではない。

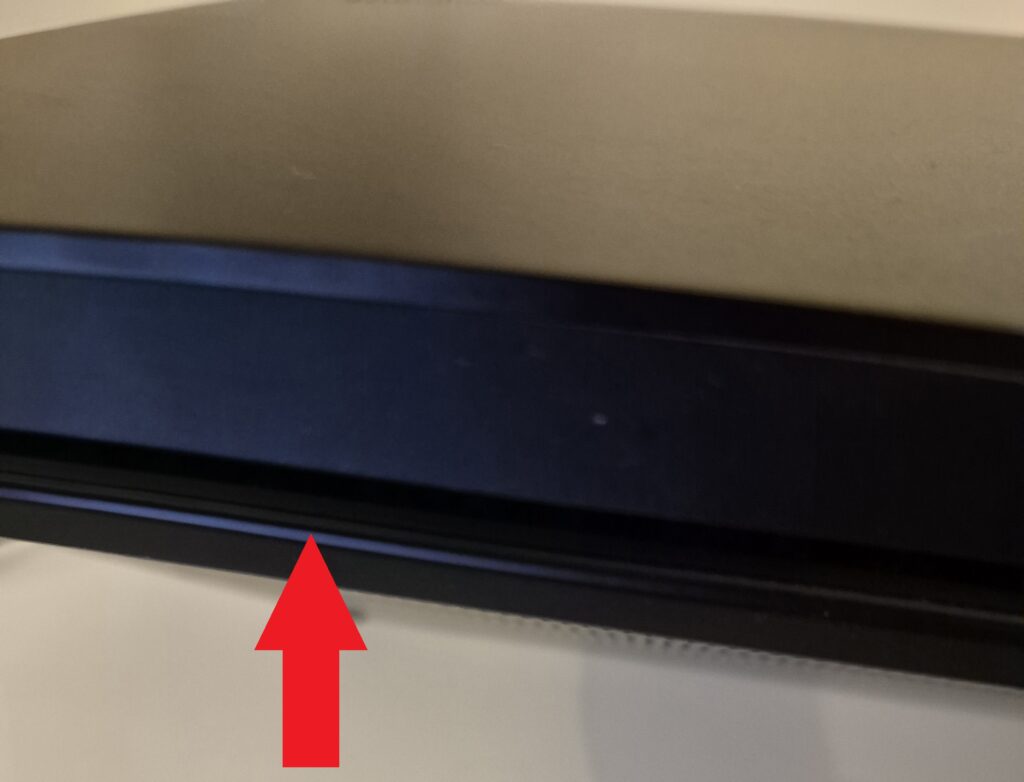

蓋となっているためこじ開ける必要があります。それなりに固いので力をある程度加える必要があります。背面の画像のような小さな隙間から爪でこじ開けます。マイナスドライバーがあれば比較的楽に開けられます。

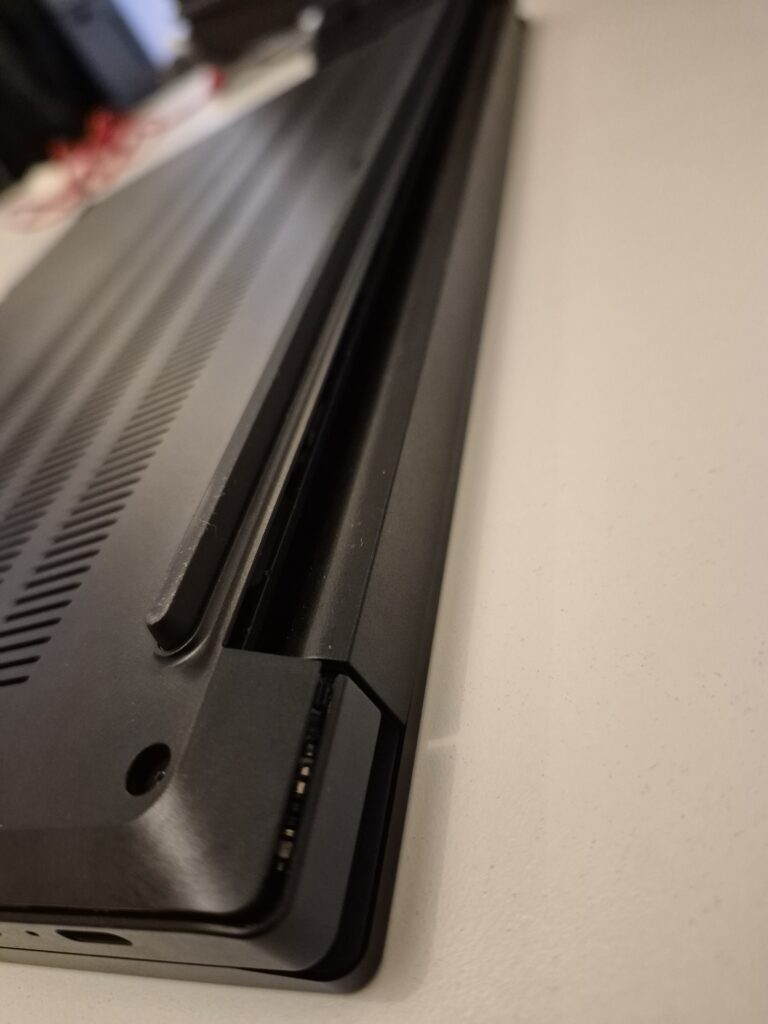

外れると「バコッ」と音がします。あとはゆっくりと開ければ外れます。

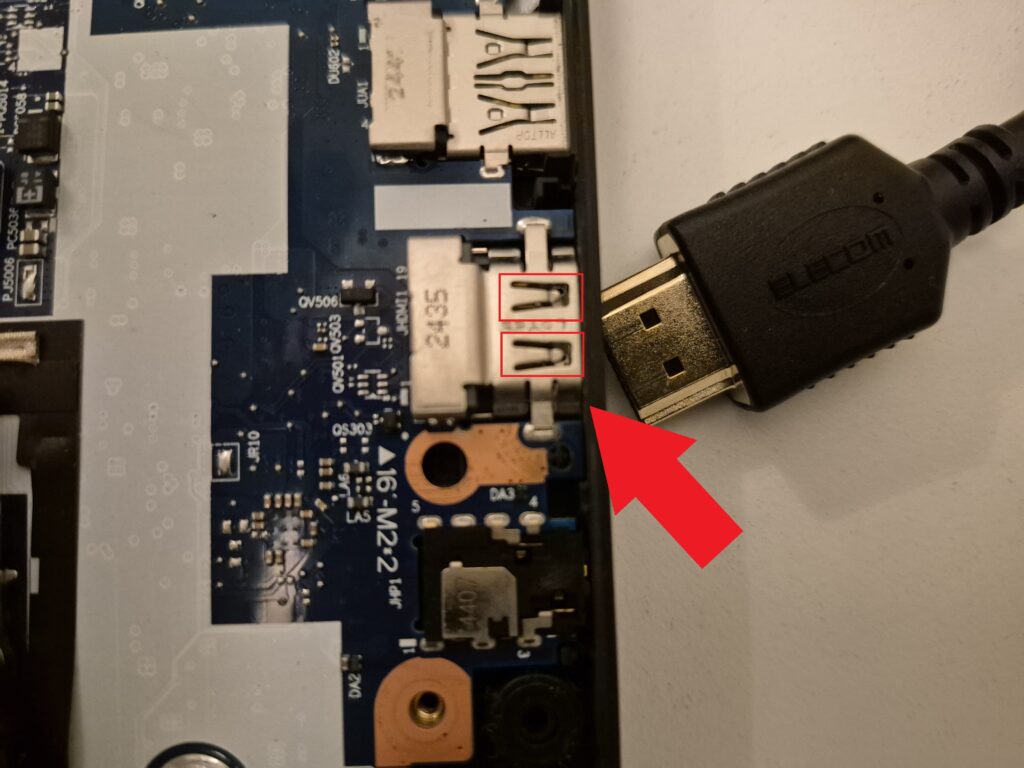

あとは画像のフックの部分を押してあげれば接触は多少良くはなる。

だが、やはり何度もさし抜きするとまた劣化するので今後はType-Cに切り替える。
